有源电力滤波器（Active Power Filter，简称 APF）是用于动态抑制谐波的新型电力电子装置。具有响应速度快、效果好、动态连续实时消除谐波等优点。

基本原理：由指令电流运算电路和补偿电流发生电路两大部分组成。指令电流运算电路实时监测电网电流，经过快速傅立叶（FFT）分析得到补偿电流的指令信号，驱动系统 IGBT 模块生成与谐波电流幅值相等、极性相反的补偿电流注入电网，与谐波电流抵消，使电网的电流恢复为纯正弦波形。

技术优势

·快速响应 ：动态跟踪系统负荷的变化，响应时间小于 100µs，在谐波产生危害前就已经消除；

·动态谐波 ：动态地注入系统补偿电流，连续实时补偿，滤波性能不会受系统和负载变化的影响；

·功能完善 ：高效滤除 2-50 次内的谐波，动态补偿无功、改善三相的不平衡、电压闪变；

·安全高效 ：滤波特性不受电网及负载阻抗的影响，可消除与系统阻抗发生谐振的危险；整机效率大于 97%；

·维护方便 ：模块化设计，易于扩展，高度集成，安装维护非常方便。

产品设计及生产遵循的标准

EN61000-2-2， EN61000-2-4， EN61000-3-2， EN61000-3-12， EN61000-3-3， EN50160， IEE519-1992。

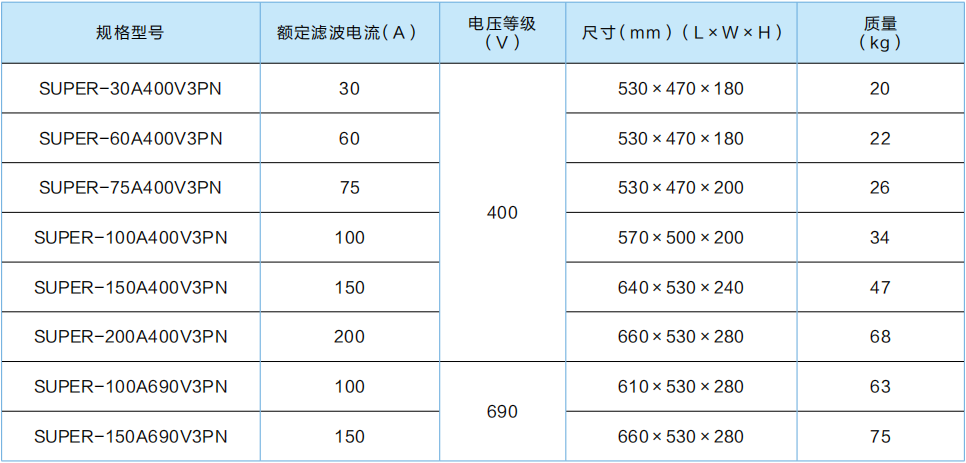

有源电力滤波器选型表

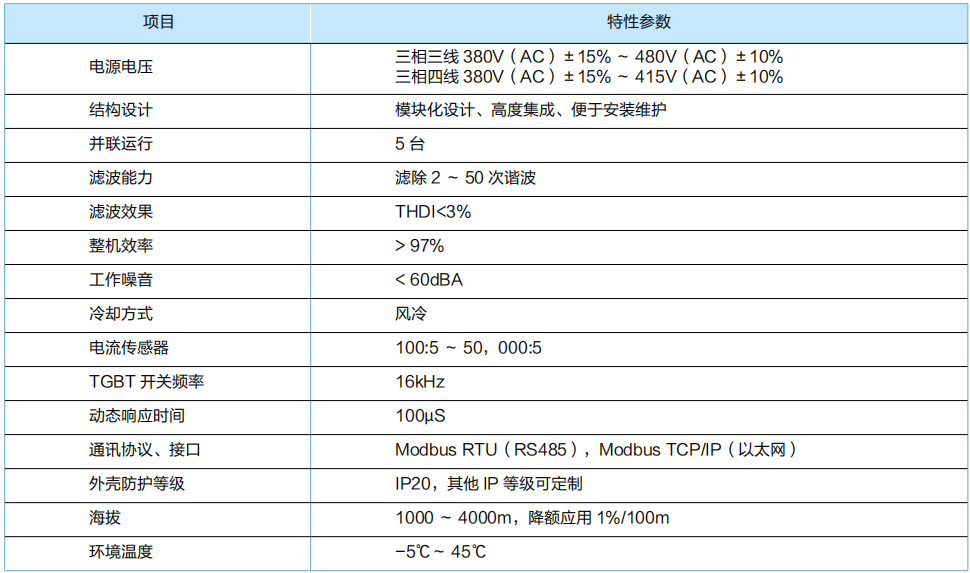

有源电力滤波器特性参数
