静止无功发生器（Static Var Generator 简称 SVG）是目前最为先进的功率因数校正技术。

基本原理是运用大功率电力电子器件组成自换相桥式电路，经过电抗器并联在电网上，该电路吸收或者发出满足要求的无功电流，实现动态无功补偿。

技术优势

与采用无源器件（电容器）无功补偿系统相比，SUPER 静止无功发生器具有以下优势点：

·无极调节：实时动态无极调节，避免过补和欠补的问题；

·瞬时响应 ：响应速度快，响应时间小于 1ms；

·全面补偿 ：补偿容性、感性无功，COSφ 接近 1.0；补偿谐波、三相负载不平衡；

·安全节能 ：避免谐振；消除系统谐波、电压波动与闪变；降低电磁噪声及功耗，节电效果显著；

·安装简易 ：SVG 采用模块化设计、体积小，立柜安装简便；

性能参数表

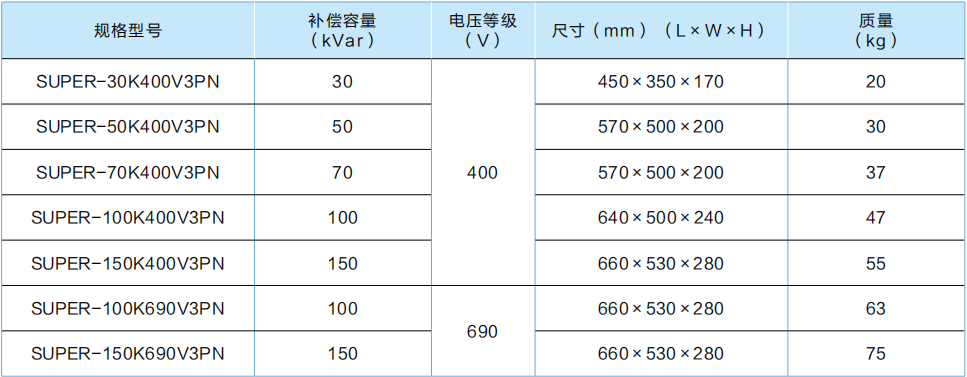

静止无功发生器选型表

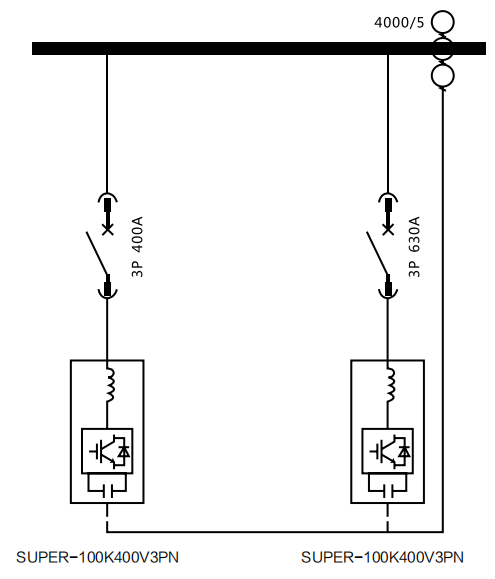

在电气工程设计中的设计方法：
